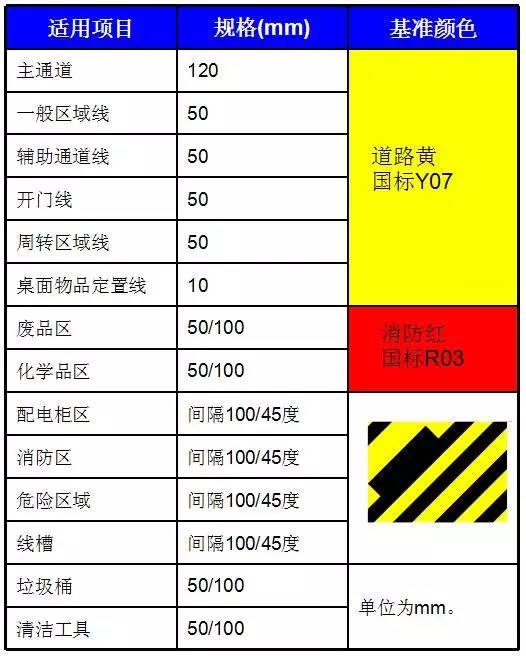

A01.画线颜色管理

• 目的

  对现场进行颜色管理，使现场规范化



• 对象

  对象 生产车间所有工作场所


• 标准

  1、按管理要求在相应的地方刷不同颜色的油漆；

  2、划线的具体形状参照后面章节的相关规定。

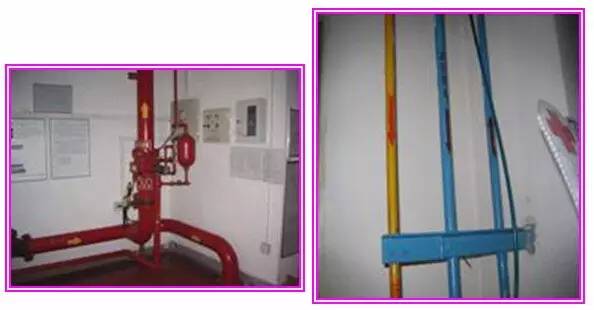

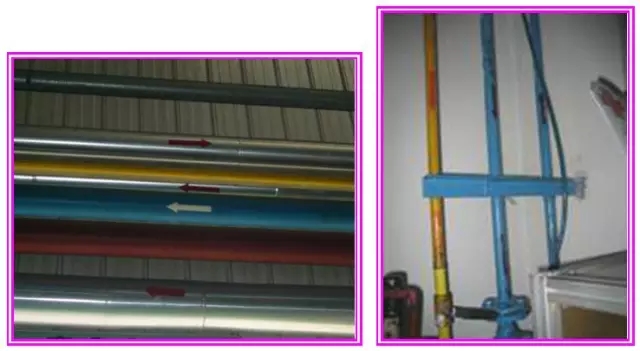

A02.管道颜色标识方法

• 目的

  管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率



• 对象

  公司所有管道,包括气体和液体管道



• 标准

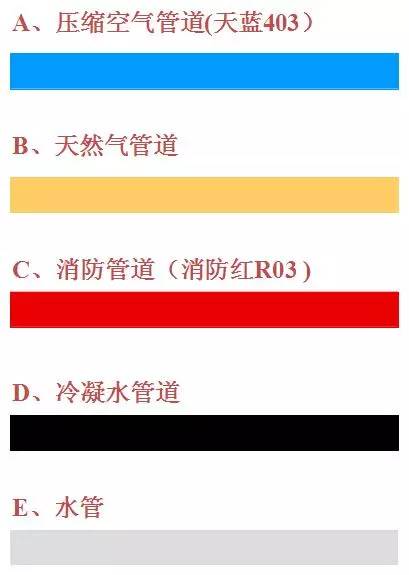

  1、压缩空气管道涂刷成天蓝色。

  2、天然气管道涂刷成黄色。

  3、消防管道涂刷成红色。

  4、冷凝水管道涂刷成黑色

  5、水管涂刷成银色

  6、详细管道颜色标识见国家标准

A03.管道流向标识方法

• 目的

  使排管的流体、方向、压力等可视化，提高管道维护的效率


• 对象

  公司所有的管道，包括气体和液体管道


• 标准

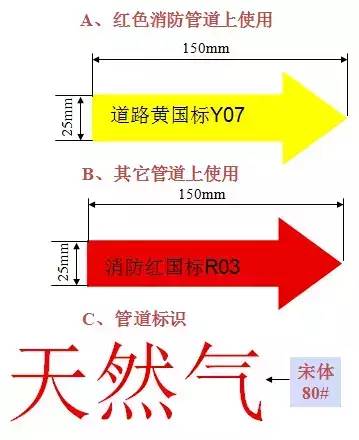

  1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。

  2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。

  3、规格：长150mmX宽25mm。

  4、依据管道大小来选择使用。

  5、制作防水不干胶标识，宋体 80# 。

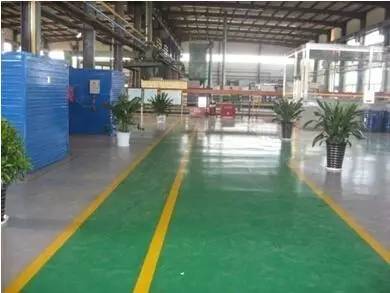

A04. 车间主干道标识线

• 目的

  为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯


• 对象

  车间内部有车辆往来的通道


• 标准

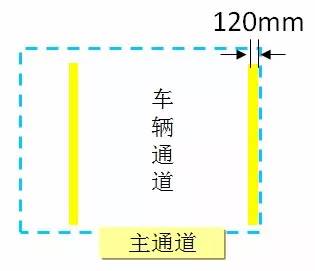

  1 适合于车间主通道，副通道

  1）线宽：120mm；材料：油漆；颜色：黄色；

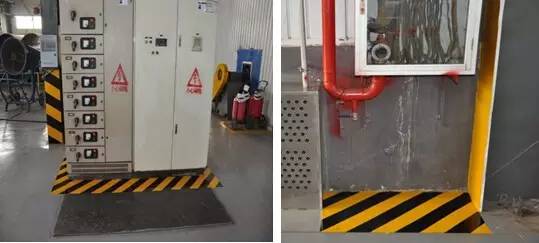

A05.配电柜、消防设施警示线

• 目的

  画线区域内为重要安全设施，禁止堆放物品


• 对象

  配电柜、消防栓、灭火器


• 标准

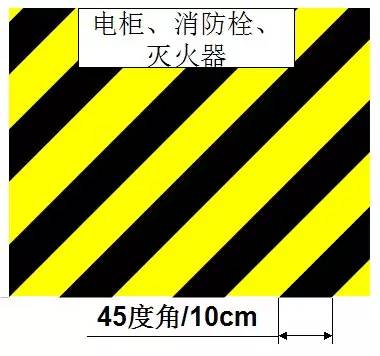

  1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm； 2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm

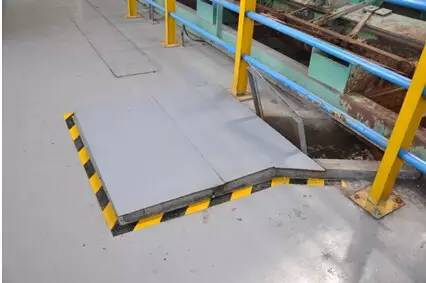

A06.凸起物警示线

• 目的

  对可能造成安全事故的凸起物，墙上配电盒进行警示


• 对象

  墙上配电盒、凸起物


• 标准

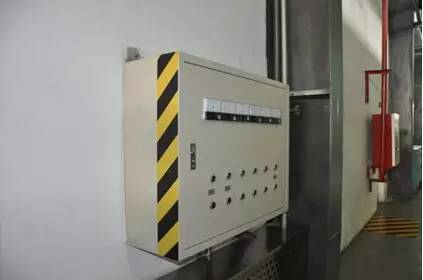

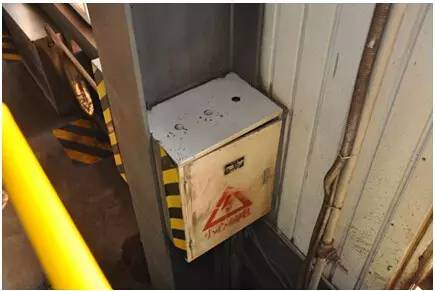

  1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm； 2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽度≤50mm
